Tủ điều khiển máy bơm báo cháy – báo giá tốt nhất thị trường
Mục lục
- 1. Giới thiệu chung
- 2. Tủ điều khiển máy bơm báo cháy là gì?
- 3. Chức năng nổi bật của tủ điện điều khiển bơm báo cháy
- 4. Cấu tạo tủ điều khiển máy bơm báo cháy
- 5. So sánh khởi động mềm và mạch sao tam giác
- 6. Nguyên lý hoạt động của tủ điều khiển máy bơm báo cháy
- 7. Báo giá tủ điều khiển bơm chữa cháy
- 8. Lý do nên chọn sản phẩm của chúng tôi
1. Giới thiệu chung
Tủ điều khiển máy bơm nước 3 pha là thiết bị không thể thiếu trong các hệ thống phòng cháy chữa cháy (PCCC) hiện đại. Việc lựa chọn tủ điều khiển chất lượng là yếu tố then chốt để đảm bảo tính an toàn và độ bền bị của hệ thống.
Bài viết nhằm cung cấp thông tin chi tiết về báo giá, nguyên lý hoạt động và các loại mạch điều khiển phổ biến.
2. Tủ điều khiển máy bơm báo cháy là gì?
Tủ điều khiển máy bơm báo cháy là thiết bị quản lý và điều khiển hoạt động của máy bơm trong hệ thống PCCC, tủ giúp đảm bảo hoạt động ổn định của hệ thống, giảm thiểu rủi ro và tối ưu chi phí vận hành.
Các loại tủ điều khiển phổ biến:
- Tủ điều khiển sao tam giác : Phù hợp cho máy bơm có công suất trung bình.
- Tủ điều khiển khởi động mềm : Giảm độ giật lúc khi khởi động.
- Tủ điện điều khiển PLC : Tích hợp công nghệ tự động hóa.
- Tủ điện biến tần : Điều chỉnh tốc độ máy bơm một cách linh hoạt.
👉 Báo giá tủ điều khiển bơm chữa cháy
3. Chức năng nổi bật của tủ điện điều khiển bơm báo cháy
Điều khiển linh hoạt
Tủ cho phép vận hành máy bơm bằng hai chế độ:
- Chế độ Manual: Người dùng chủ động điều chỉnh hoạt động của máy bơm qua công tắc.
- Chế độ Auto: Máy bơm tự động khởi động và ngừng hoạt động dựa trên tín hiệu từ cảm biến mực nước, áp suất, hoặc lưu lượng.
Kiểm soát và bảo vệ an toàn
Tủ được tích hợp các tính năng bảo vệ thông minh, giúp bảo vệ máy bơm và toàn bộ hệ thống:
- Tự động ngắt động cơ khi quá tải, mất pha hoặc nhiệt độ vượt ngưỡng.
- Cảnh báo hoặc tự động ngừng bơm khi mực nước, áp suất không đảm bảo.
- Tích hợp tủ biến tần tiết kiệm năng lượng bằng cách điều chỉnh tốc độ bơm phù hợp với nhu cầu sử dụng.
Hiển thị và theo dõi trạng thái
- Đèn báo pha, trạng thái hoạt động và lỗi.
- Màn hình hiển thị thông số như áp suất, lưu lượng, mực nước giúp người vận hành dễ dàng kiểm soát.

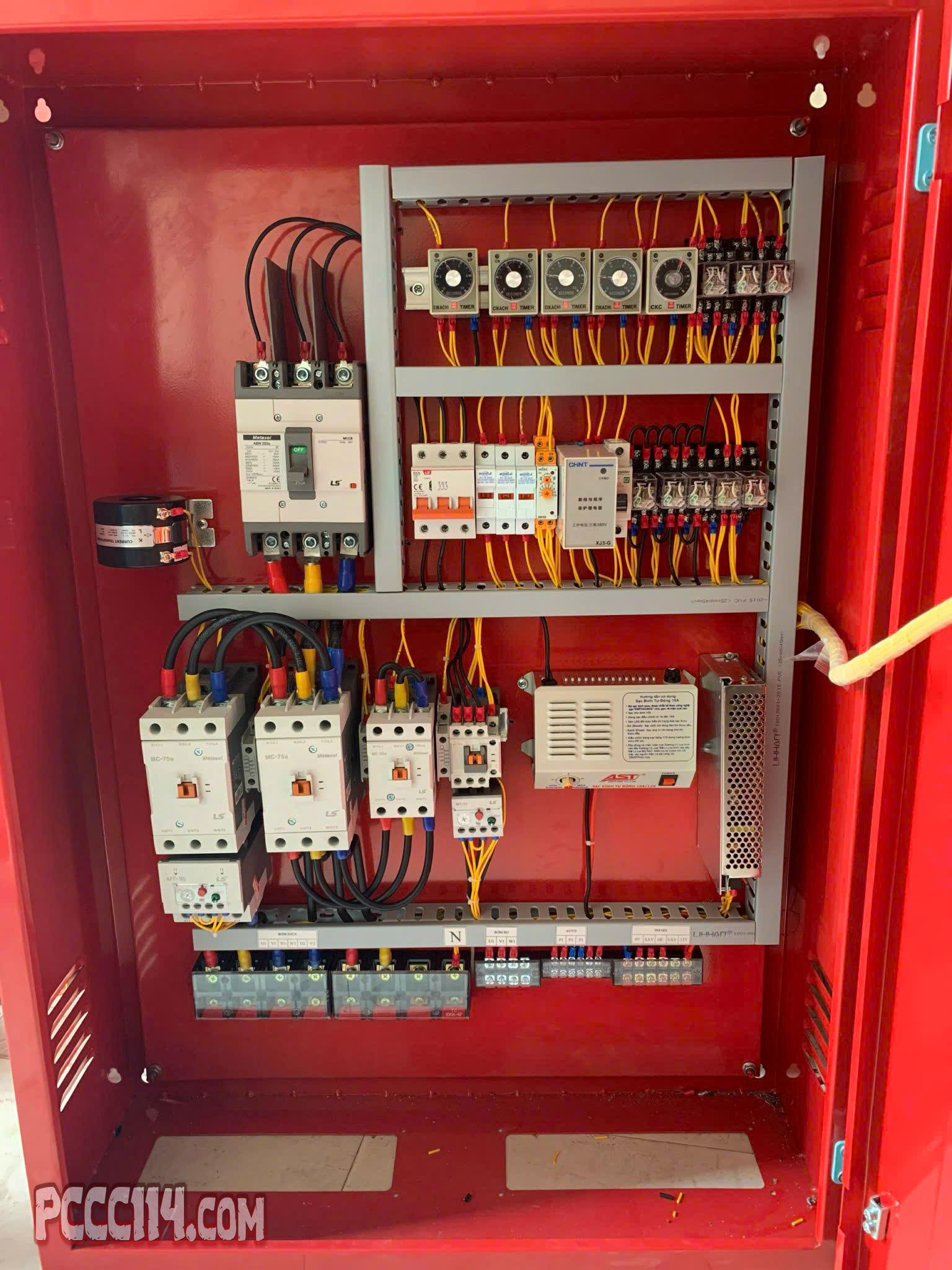

4. Cấu tạo tủ điều khiển máy bơm báo cháy
Tủ điều khiển máy bơm báo cháy có cấu tạo đa dạng, phụ thuộc vào loại tủ (khởi động mềm, sao tam giác, biến tần, PLC, v.v.) và yêu cầu cụ thể của hệ thống. Các thành phần chính bao gồm:
Bộ điều khiển trung tâm
- Điều khiển toàn bộ hoạt động của tủ điện.
- Có thể tích hợp màn hình hiển thị hoặc hệ thống điều khiển từ xa.
Công tắc chuyển đổi (ATS)
- Đảm bảo hệ thống luôn có nguồn điện liên tục, tự động chuyển đổi giữa nguồn chính và nguồn dự phòng khi cần.
Mạch khởi động (tùy loại tủ)
- Mạch khởi động sao tam giác: Sử dụng để giảm dòng khởi động, phổ biến với các động cơ công suất trung bình.
- Khởi động mềm: Giảm sốc dòng điện khi khởi động, phù hợp với hệ thống yêu cầu cao về bảo vệ động cơ.
- Biến tần: Tối ưu hóa hiệu suất vận hành, điều chỉnh tốc độ bơm linh hoạt theo tải thực tế.
Rơ-le và khởi động từ
- Điều khiển và bảo vệ động cơ khỏi các sự cố như quá tải hoặc ngắn mạch.
Thiết bị bảo vệ (Aptomat, cầu chì)
- Bảo vệ hệ thống điện khỏi sự cố quá dòng, ngắn mạch hoặc rò điện.
Bảng hiển thị và tín hiệu báo lỗi
- Hiển thị trạng thái hoạt động, thông báo lỗi giúp vận hành và bảo trì dễ dàng hơn.
Lưu ý về cấu tạo linh hoạt
- Không phải tất cả các tủ điều khiển đều có đủ các thành phần trên.
- Tủ khởi động sao tam giác có thể không tích hợp khởi động mềm hoặc biến tần.
- Tủ dùng biến tần thường không cần đến mạch sao tam giác hoặc khởi động mềm.
- Việc lựa chọn cấu tạo phụ thuộc vào:
- Công suất động cơ.
- Tính chất hoạt động của hệ thống (liên tục, theo chu kỳ, hay linh hoạt theo tải).
- Yêu cầu tiết kiệm năng lượng và bảo vệ thiết bị.
Cách thiết kế này giúp tủ điều khiển dễ dàng đáp ứng đa dạng các nhu cầu khác nhau trong hệ thống PCCC.
5. So sánh khởi động mềm và mạch sao tam giác
Hai phương pháp phổ biến nhất hiện nay là khởi động mềm và mạch sao tam giác. Cả hai đều giúp giảm dòng khởi động, bảo vệ động cơ và tối ưu hóa hiệu suất vận hành.
Khởi động mềm là gì?
- Là thiết bị điều khiển điện tử giúp thay đổi điện áp đầu vào động cơ bằng cách sử dụng linh kiện bán dẫn (SCR).
- Đặc điểm:
- Điều chỉnh mượt mà từ khi khởi động đến khi đạt tốc độ định mức.
- Có thể điều khiển quá trình dừng động cơ, bảo vệ tích hợp quá áp, quá tải.
- Phù hợp với các động cơ có tải nặng hoặc yêu cầu khởi động mềm mượt.
Mạch sao tam giác là gì?
- Là phương pháp sử dụng đấu dây sao khi khởi động để giảm dòng điện đầu vào. Sau đó, chuyển sang đấu sao tam giác để đạt công suất hoạt động định mức.
- Đặc điểm:
- Thích hợp cho động cơ tải nhẹ hoặc không tải khi khởi động.
- Giá thành thấp, dễ lắp đặt, nhưng chỉ có hai cấp điện áp (sao và tam giác).
So sánh theo tiêu chí
| Tiêu chí | Khởi động mềm | Mạch sao tam giác |
|---|---|---|
| Số cấp điện áp | Điều chỉnh mượt, không giới hạn cấp | Chỉ có 2 cấp: sao và tam giác |
| Khả năng đáp ứng tải | Đáp ứng đa dạng tải, từ tải nhẹ đến tải nặng | Phù hợp tải nhẹ hoặc không tải |
| Thời gian khởi động | Điều chỉnh linh hoạt (1–60 giây) | Cố định (3–7 giây) |
| Moment khởi động | Có thể điều chỉnh moment khởi động | Không điều chỉnh được moment |
| Khả năng dừng mềm | Có dừng mềm | Không có |
| Độ phức tạp đấu dây | Đấu dây đơn giản, nhưng cài đặt phức tạp hơn | Đấu dây phức tạp hơn, nhưng cài đặt đơn giản |
| Giá thành | Cao hơn, nhưng hiệu suất vượt trội | Giá thành rẻ hơn |
| Ứng dụng | Động cơ công suất từ nhỏ đến lớn, tải nặng hoặc không tải | Động cơ công suất nhỏ đến trung bình, tải nhẹ hoặc không tải |
| Chức năng bảo vệ | Bảo vệ quá tải, quá áp, thấp áp,… | Hạn chế |
Lý do chọn từng loại
-
Lựa chọn khởi động mềm nếu:
- Hệ thống yêu cầu hiệu suất cao, linh hoạt và bảo vệ toàn diện.
- Cần khởi động và dừng động cơ mượt mà, tránh xung lực cơ học.
- Ứng dụng trong các ngành công nghiệp nặng, vận hành liên tục.
-
Lựa chọn mạch sao tam giác nếu:
- Ngân sách hạn chế và động cơ không cần tải nặng khi khởi động.
- Ứng dụng đơn giản như máy bơm nhỏ, quạt ly tâm.
6. Nguyên lý hoạt động của tủ điều khiển máy bơm báo cháy
Quy trình khi phát hiện cháy
- Tiếp nhận tín hiệu từ hệ thống báo cháy.
- Kích hoạt máy bơm chính và dự phòng.
- Sử dụng khởi động sao tam giác và khởi động mềm.
- Chuyển điện tự động qua ATS nếu mất điện.
Hoạt động của mạch sao tam giác
- Giai đoạn đấu sao (Star): Giảm dòng khởi động.
- Giai đoạn tam giác (Delta): Đạt công suất tối đa.
- Tự động kiểm tra và báo lỗi.
7. Báo giá tủ điều khiển bơm chữa cháy
| Công suất (kW) | Tủ điều khiển 1 bơm (VNĐ) | Tủ điều khiển 2 bơm (VNĐ) |
|---|---|---|
| 7.5 | 2,500,000 | 3,500,000 |
| 7.5 + Bù | 3,000,000 | 4,000,000 |
| 11 | 2,500,000 | 3,500,000 |
| 11 + Bù | 3,500,000 | 4,500,000 |
| 15 | 3,000,000 | 4,500,000 |
| 15 + Bù | 3,500,000 | 6,000,000 |
| 18.5 + Bù | - | 8,500,000 |
| 22.5 + Bù | - | 9,000,000 |
| 30 + Bù | - | 10,500,000 |
| 37 + Bù | - | 11,500,000 |
| 45 + Bù | - | 13,500,000 |
| 55 + Bù | - | 15,500,000 |
| 75 + Bù | - | 18,500,000 |
| 90 + Bù | - | 23,000,000 |
| 110 + Bù | - | 25,500,000 |
| 132 + Bù | - | 28,000,000 |
| 160 + Bù | - | 32,500,000 |
| 200 + Bù | - | 38,500,000 |
Lưu ý:
- Có thể thay đổi tùy thuộc vào yêu cầu thiết kế và linh kiện theo khách hàng
- Các cấu hình đặc biệt có thể thay đổi tùy vào yêu cầu.
- Chính sách chiết khấu đặc biệt cho các đơn hàng số lượng lớn hoặc khách hàng dự án
👉 Đặt hàng ngay hôm nay để nhận ưu đãi! 0963.168.114
8. Lý do nên chọn sản phẩm của chúng tôi
- Chất lượng đảm bảo: Sử dụng linh kiện nhập khẩu từ các nhà sản xuất uy tín, đạt tiêu chuẩn ISO và Tiêu chuẩn PCCC Việt Nam, chứng nhận IP54.
- Dịch vụ hậu mãi: Bảo hành 12 tháng, hỗ trợ kỹ thuật tận tình.
- Giá thành cạnh tranh: Trực tiếp sản xuất, không qua trung gian.
Hãy đầu tư vào tủ điều khiển bơm báo cháy để đảm bảo an toàn cho công trình của bạn!
