Tìm hiểu chi tiết về thiết kế hệ thống pccc

Tầm Quan Trọng Của Hệ Thống PCCC

Thiết kế hệ thống phòng cháy chữa cháy (PCCC) không chỉ là một yêu cầu pháp lý mà còn là giải pháp tối ưu để bảo vệ tính mạng con người và tài sản.

Theo thống kê của Cục Cảnh sát PCCC, chỉ riêng năm 2017, cả nước đã ghi nhận hơn 3.000 vụ cháy lớn nhỏ, làm chết 80 người, bị thương 145 người và gây thiệt hại nặng nề về tài sản. Nguyên nhân chủ yếu do sự cố chập điện, cháy nổ bình gas và ý thức chủ quan. Những con số đáng báo động này cho thấy việc đầu tư và thiết kế hệ thống PCCC hiện đại là điều tất yếu để bảo vệ tính mạng con người và tài sản.

Hệ thống PCCC không chỉ giúp phát hiện và xử lý các tình huống cháy nổ kịp thời mà còn nâng cao giá trị công trình và đáp ứng các tiêu chuẩn pháp luật hiện hành.

Những Yêu Cầu Cơ Bản Khi Thiết Kế Hệ Thống PCCC

1. An toàn tính mạng và tài sản:
   Hệ thống phải đảm bảo bảo vệ tối đa sức khỏe, tính mạng con người và giảm thiểu thiệt hại tài sản trong mọi tình huống sự cố cháy nổ.

2. Hoạt động hiệu quả và ổn định:
   Thiết kế phải đảm bảo hệ thống PCCC vận hành ổn định mà không ảnh hưởng đến các hoạt động thường ngày.

3. Phù hợp với công năng:

   • Các công trình khác nhau (nhà kho, văn phòng, nhà xưởng) cần hệ thống PCCC phù hợp với mục đích sử dụng.
   • Ví dụ, nhà kho chứa hóa chất cần hệ thống chữa cháy bằng bọt hoặc CO₂, trong khi văn phòng có thể chỉ cần hệ thống phun nước tự động.

4. Đáp ứng tiêu chuẩn pháp lý:

   • Các bản thiết kế phải tuân thủ các tiêu chuẩn PCCC hiện hành như TCVN 3890:2009 và QCVN 06:2022/BXD.
   • Cần bao gồm đầy đủ các thành phần: hệ thống báo cháy, chữa cháy, lối thoát hiểm, thông gió và hút khói.

Quy Trình Thiết Kế Hệ Thống PCCC Tiêu Chuẩn

Bước 1: Tiếp Nhận, Đánh Giá Và Phân Loại Công Trình

• Xác định mục đích sử dụng của công trình.
• Đánh giá nguy cơ cháy nổ, phân loại công trình theo mức độ nguy hiểm.

Bước 2: Khảo Sát Công Trình

• Thu thập dữ liệu về cấu trúc, vật liệu xây dựng, hệ thống điện, vị trí công trình.
• Xác định các khu vực nguy cơ cao để đưa ra giải pháp phù hợp.

Bước 3: Lập Bản Thiết Kế Hệ Thống PCCC

• Chọn thiết bị: Lựa chọn đầu báo cháy, hệ thống phun nước tự động, hệ thống chữa cháy bằng bọt, CO₂ hoặc các phương pháp phù hợp.
• Thiết kế chi tiết:
  • Bố trí hệ thống báo cháy và chữa cháy tại các vị trí chiến lược.
  • Thiết kế lối thoát hiểm, hệ thống thông gió và hút khói.

Bước 4: Thẩm Duyệt Thiết Kế

• Gửi bản vẽ thiết kế đến cơ quan chức năng PCCC để thẩm duyệt.
• Điều chỉnh theo yêu cầu (nếu có) trước khi thi công.

Bước 5: Phác Thảo Kế Hoạch Thi Công

• Lên lịch trình chi tiết cho từng giai đoạn thi công.
• Đảm bảo các thiết bị được cung cấp đúng tiến độ.

Bước 6: Thi Công Và Lắp Đặt

• Lắp đặt theo đúng bản thiết kế đã được thẩm duyệt.
• Kiểm tra kỹ lưỡng từng thiết bị trong quá trình lắp đặt.

👉 Chi tiết đọc thêm bài viết về lắp đặt hệ thống phòng cháy chữa cháy

Bước 7: Nghiệm Thu Công Trình

• Kiểm tra toàn bộ hệ thống sau khi hoàn thành thi công.
• Đảm bảo các tiêu chuẩn an toàn và vận hành đúng yêu cầu.

Bước 8: Nghiệm Thu Bởi Cơ Quan PCCC

• Cơ quan PCCC kiểm tra và cấp giấy chứng nhận đạt chuẩn.

Bước 9: Bảo Hành Và Bảo Trì

• Cung cấp gói bảo hành sau khi hoàn thiện.
• Thực hiện bảo trì định kỳ để hệ thống hoạt động ổn định lâu dài.

Chi Tiết Bản Vẽ Thẩm Duyệt PCCC

👉 Tham khảo thêm thẩm duyệt pccc

Nội dung chi tiết của bản vẽ thiết kế hệ thống phòng cháy chữa cháy (PCCC):

1. Bản vẽ thiết kế PCCC:

   • Hệ thống cấp nước chữa cháy vách tường cho từng khu vực trong nhà.
   • Thiết kế hệ thống chữa cháy tự động hoàn toàn.
   • Mô tả chi tiết cụm bơm nước chữa cháy và các phụ kiện liên quan.

2. Bản vẽ hệ thống báo cháy tự động:

   • Tủ trung tâm điều khiển.
   • Đầu báo khói beam và đầu báo nhiệt.
   • Các đầu báo thông thường và đầu báo địa chỉ theo vị trí cụ thể.
   • Nút nhấn khẩn cấp, còi báo cháy và các thiết bị báo động khác.

3. Bản vẽ chống sét:

   • Mặt bằng bố trí hệ thống chống sét.
   • Thiết kế hệ thống tiếp địa và kim thu sét.

4. Hệ thống thông gió và chống tụ khói:

   • Bố trí hệ thống thông gió nhằm đảm bảo thoát khí và giảm tụ khói trong công trình.

5. Sơ đồ nguyên lý làm việc:

   • Mô tả nguyên lý hoạt động của các hệ thống như báo cháy, chữa cháy, thông gió, hút khói.

6. Bản vẽ chi tiết lắp đặt:

   • Cách bố trí cụ thể từng thiết bị của các hệ thống (PCCC, báo cháy, chữa cháy, thông gió, hút khói).

7. Dự toán:

   • Tính toán chi phí cần thiết cho việc thi công và lắp đặt hệ thống PCCC.

8. Thuyết minh thiết kế:

   • Diễn giải các giải pháp thiết kế hệ thống PCCC, đảm bảo phù hợp với tiêu chuẩn và yêu cầu của công trình.

9. Biện pháp thi công:

   • Quy trình và phương pháp thi công chi tiết nhằm đảm bảo hệ thống PCCC được lắp đặt chính xác và hiệu quả.

Lưu Ý Khi Thiết Kế Hệ Thống PCCC

1. Tuân Thủ Quy Định Pháp Lý:
   Mọi thiết kế phải tuân theo luật PCCC hiện hành và tiêu chuẩn kỹ thuật quốc gia.

2. Bố Trí Khoa Học Và Hợp Lý:

   • Đảm bảo khoảng cách an toàn giữa công trình và các khu vực xung quanh để tránh cháy lan.
   • Hệ thống chữa cháy phải dễ dàng tiếp cận và sử dụng.

3. Đồng Bộ Với Các Hệ Thống Khác:
   Hệ thống PCCC cần tích hợp và không ảnh hưởng đến hệ thống điện, nước, và công năng của tòa nhà.

4. Lối Thoát Hiểm An Toàn:

   • Thiết kế lối thoát hiểm rộng rãi, có đèn báo hiệu và hệ thống hút khói.
   • Đảm bảo có ít nhất 2 lối thoát hiểm cho mỗi tầng.

5. Nguồn Cấp Nước Chữa Cháy:

   • Hệ thống cấp nước phải đảm bảo lưu lượng và áp lực đủ mạnh để chữa cháy hiệu quả.
   • Bố trí các trụ nước chữa cháy ở vị trí thuận tiện.

6. Kế Hoạch Dự Phòng:

   • Doanh nghiệp cần có kinh phí dự phòng cho các trường hợp sửa chữa, nâng cấp hệ thống.

Các Loại Hệ Thống PCCC Phổ Biến

1. Hệ Thống Báo Cháy

• Báo cháy truyền thống:

  • Ưu điểm: Chi phí thấp, dễ lắp đặt.
  • Nhược điểm: Không định vị chính xác vị trí cháy.

• Báo cháy địa chỉ:

  • Ưu điểm: Chính xác, hiệu quả cao, phù hợp công trình lớn.
  • Nhược điểm: Giá thành cao hơn.

• Báo cháy thông minh:

  • Ưu điểm: Cảnh báo qua điện thoại, phát hiện nhanh.
  • Nhược điểm: Cần tích hợp IoT, giá đầu tư cao.

2. Hệ Thống Chữa Cháy

• Phun nước tự động:

  • Ưu điểm: Dập tắt đám cháy nhỏ nhanh chóng.
  • Nhược điểm: Không phù hợp với cháy hóa chất hoặc thiết bị điện tử.

• Chữa cháy bằng bọt:

  • Ưu điểm: Hiệu quả với hóa chất dễ cháy.
  • Nhược điểm: Phức tạp trong bảo trì.

• Chữa cháy bằng CO₂:

  • Ưu điểm: Bảo vệ tốt thiết bị điện.
  • Nhược điểm: Không hiệu quả ở không gian mở.

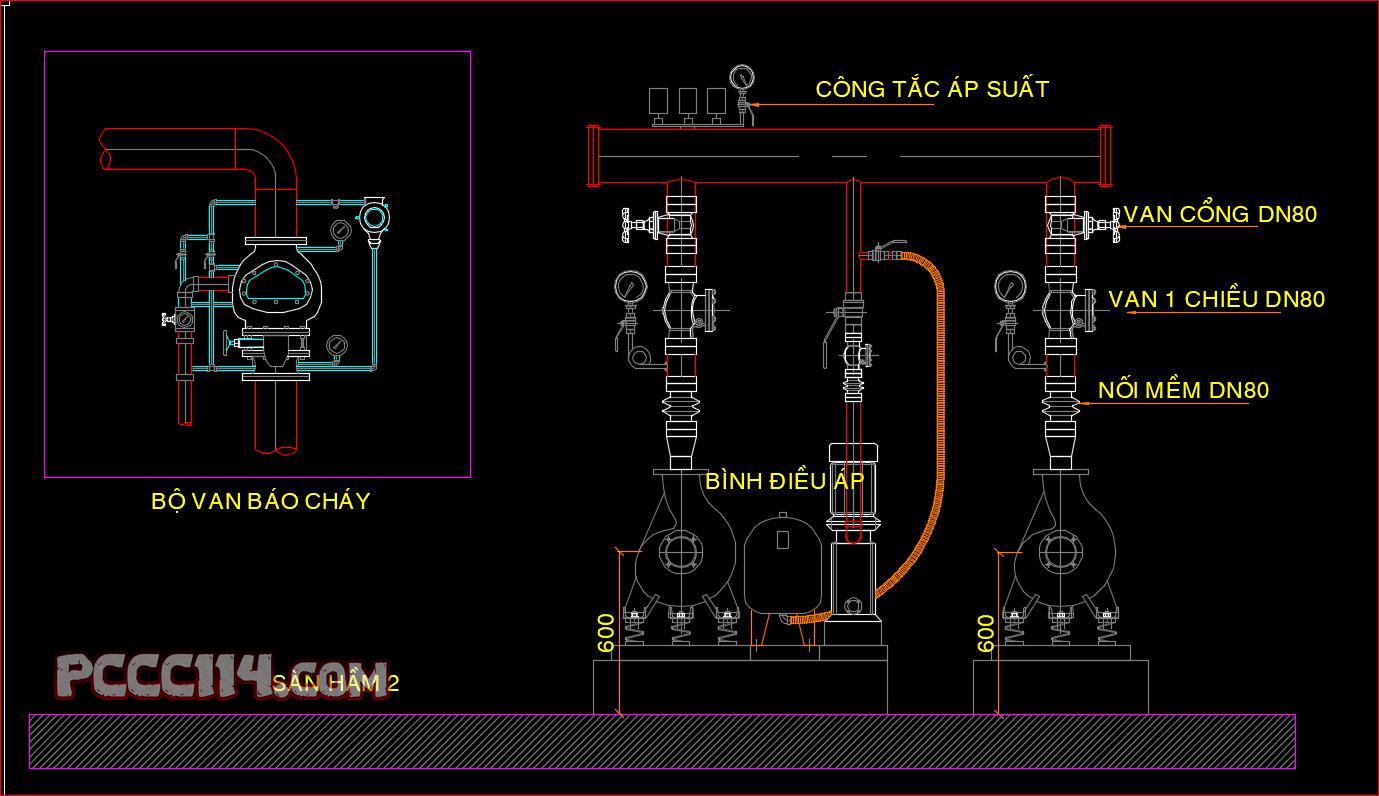

Bản vẽ phòng bơm chữa cháy

Máy bơm chữa cháy đóng vai trò quan trọng trong việc cung cấp nước với áp lực đủ mạnh. Bản vẽ phòng bơm chữa cháy là một phần không thể thiếu trong hệ thống phòng cháy chữa cháy (PCCC), đặc biệt đối với các công trình lớn như nhà cao tầng, nhà xưởng, trung tâm thương mại, hoặc khu công nghiệp. Phòng bơm được thiết kế để đảm bảo cung cấp nước với áp lực và lưu lượng ổn định khi có sự cố cháy xảy ra. Thành phần trong bản vẽ bao gồm:

1. Bố trí mặt bằng phòng bơm:

   • Vị trí các máy bơm: Bố trí các loại bơm như bơm điện, bơm diesel, bơm bù áp đảm bảo thuận tiện cho vận hành và bảo trì.
   • Hệ thống đường ống: Bản vẽ chi tiết về đường ống hút, ống xả, van điều khiển, và kết nối với bể chứa nước chữa cháy.
   • Cửa ra vào và lối thoát hiểm: Đảm bảo vị trí hợp lý, dễ dàng tiếp cận khi cần thiết.

2. Hệ thống cấp nước:

   • Mô tả chi tiết cách kết nối giữa bể nước ngầm hoặc bể nước trên cao với hệ thống bơm.
   • Thiết kế đường ống dẫn nước từ phòng bơm đến các khu vực khác nhau trong công trình.

3. Hệ thống điện:

   • Bản vẽ hệ thống cấp nguồn cho các bơm điện và hệ thống điều khiển tự động.
   • Hệ thống dự phòng khi mất điện, thường là máy phát điện hoặc bơm diesel.

4. Hệ thống thông gió và làm mát:

   • Thiết kế quạt thông gió và các lỗ thông khí để đảm bảo nhiệt độ trong phòng bơm luôn ổn định.
   • Đặc biệt quan trọng đối với các phòng bơm sử dụng bơm diesel, do bơm này sinh nhiệt lớn.

5. Bản vẽ chi tiết thiết bị:

   • Vị trí và thông số kỹ thuật của các máy bơm (bơm chính, bơm dự phòng, bơm bù áp).
   • Các loại van như van một chiều, van điều áp, van xả khí.
   • Bản vẽ chi tiết về các đồng hồ đo áp suất, lưu lượng và bảng điều khiển trung tâm.

6. Hệ thống thoát nước:

   • Thiết kế hệ thống thoát nước sàn để tránh tình trạng ngập úng trong phòng bơm.

Yêu cầu thiết kế phòng bơm

1. Đảm bảo tiêu chuẩn kỹ thuật:

   • Tuân thủ các quy định về phòng cháy chữa cháy như TCVN 3890:2009, QCVN 06:2022/BXD hoặc các tiêu chuẩn quốc tế như NFPA 20.

2. Bố trí hợp lý:

   • Phòng bơm cần được đặt ở vị trí thuận tiện, không bị ngập lụt, dễ dàng tiếp cận khi bảo trì và xử lý sự cố.

3. An toàn và bền vững:

   • Kết cấu phòng bơm phải chịu được các điều kiện môi trường khắc nghiệt.
   • Trang bị hệ thống thông gió, ánh sáng và bảo vệ thiết bị khỏi ăn mòn hoặc va chạm.

4. Dự phòng rủi ro:

   • Lắp đặt hệ thống bơm dự phòng để đảm bảo hoạt động liên tục ngay cả khi xảy ra sự cố với bơm chính.

Những Lưu Ý Quan Trọng Khi Thiết Kế Hệ Thống PCCC

• Địa điểm xây dựng: Đảm bảo khoảng cách an toàn với công trình lân cận.
• Lối thoát hiểm: Trang bị hệ thống hút khói, đèn báo hiệu, cầu thang thoát hiểm.
• Cấp nước chữa cháy: Đảm bảo áp lực và lưu lượng đủ để xử lý sự cố.
• Chống cháy lan: Sử dụng vật liệu chịu lửa và giải pháp ngăn cháy hiệu quả.
• Hệ thống điện: Chống chập điện, tránh nguy cơ cháy do sét đánh.

---

Thiết kế hệ thống PCCC là một quy trình đòi hỏi tính chính xác, khoa học và tuân thủ nghiêm ngặt các tiêu chuẩn pháp lý. Việc thực hiện đầy đủ các bước từ thiết kế, thẩm duyệt đến thi công và bảo trì không chỉ đảm bảo an toàn mà còn nâng cao giá trị công trình. Hãy đầu tư vào hệ thống PCCC hiện đại và hiệu quả để bảo vệ con người, tài sản và môi trường sống.
